車体安定ジャッキシステム

車体安定ジャッキシステム

簡単な操作で車両を安定させることができ、車種や用途に合わせて最適なジャッ
キを選択できます。操作リモコンも多種あり、用途に合った仕様を選択できます。

車体安定ジャッキシステムの概要

  • 2段式 DJ2/4
  • 車体安定ジャッキシステム2
  • 車体安定ジャッキシステム3
  • 車体安定ジャッキシステム4

車体安定ジャッキシステム

  • 簡単で安全。車両用途に合わせて最適なジャッキシステムの選択が可能。
  • リモコンや制御盤までパッケージ化したジャッキシステムは車両架装メーカ様の工数削減にも寄与し、大変好評を得ています。
  • 検診車や電源車等に幅広くご活用頂いております。

特長

  • 簡単な操作で車両を安定させることができます。
    リモコンや操作パネルで簡単に操作でき、車内での作業時の揺れ・ぐらつきを防ぎ車両を安定させることができます。
  • 車両の用途に合わせて最適なジャッキを選択できます。
    車種に合わせて小型から大型、さらに1BOX車両に最適な2段式まで多彩なラインナップからお選び頂けます。
  • パッケージ化したジャッキシステムは車両架装工数削減になります。
    ジャッキシリンダ、油圧ユニット、制御BOX、操作部をパッケージ化しており、車両架装の工数削減につながります。
  • 自然降下検知など安全性にも十分に配慮しています。
    走行中の自然降下を検知する機構を設けるなど、ジャッキシステムを安全にご活用頂けます。

用途

  • 検診車,電源車,投光車,中継車,基地局車

使用事例

  • ジャッキ架装例(LJ2使用)

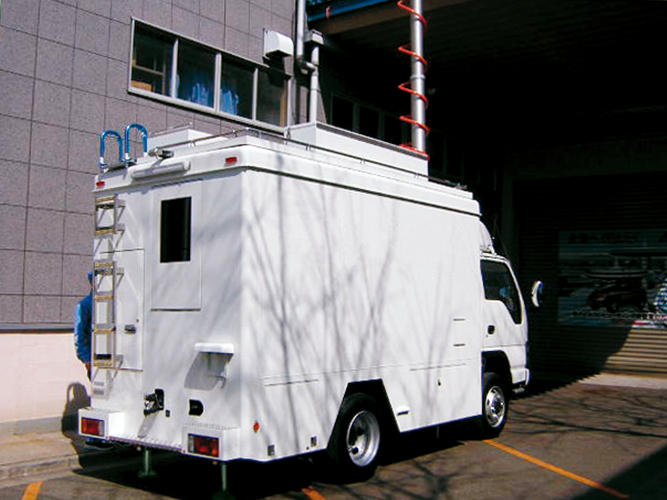

  • 衛星中継車両(SJ4使用)

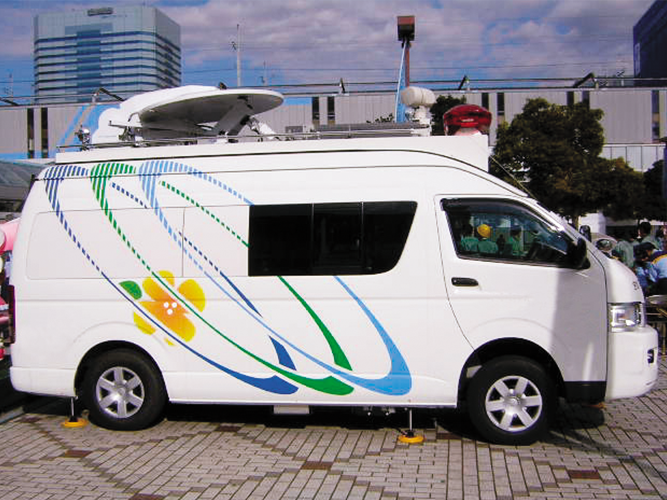

  • 災害対策車用(MJ4使用)

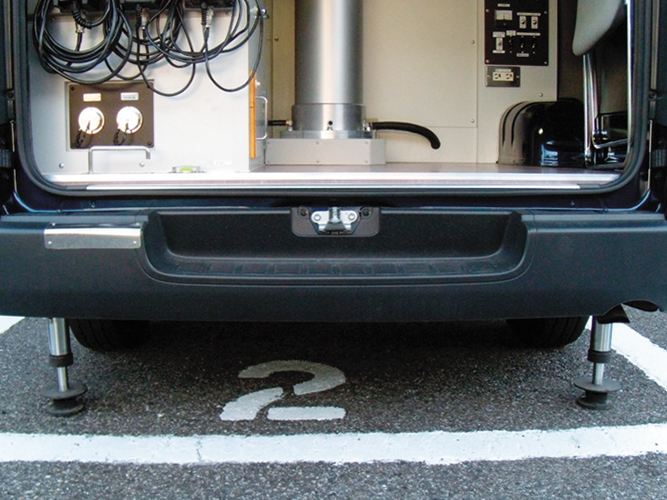

  • 中継車用(DJ2使用)

システム構成

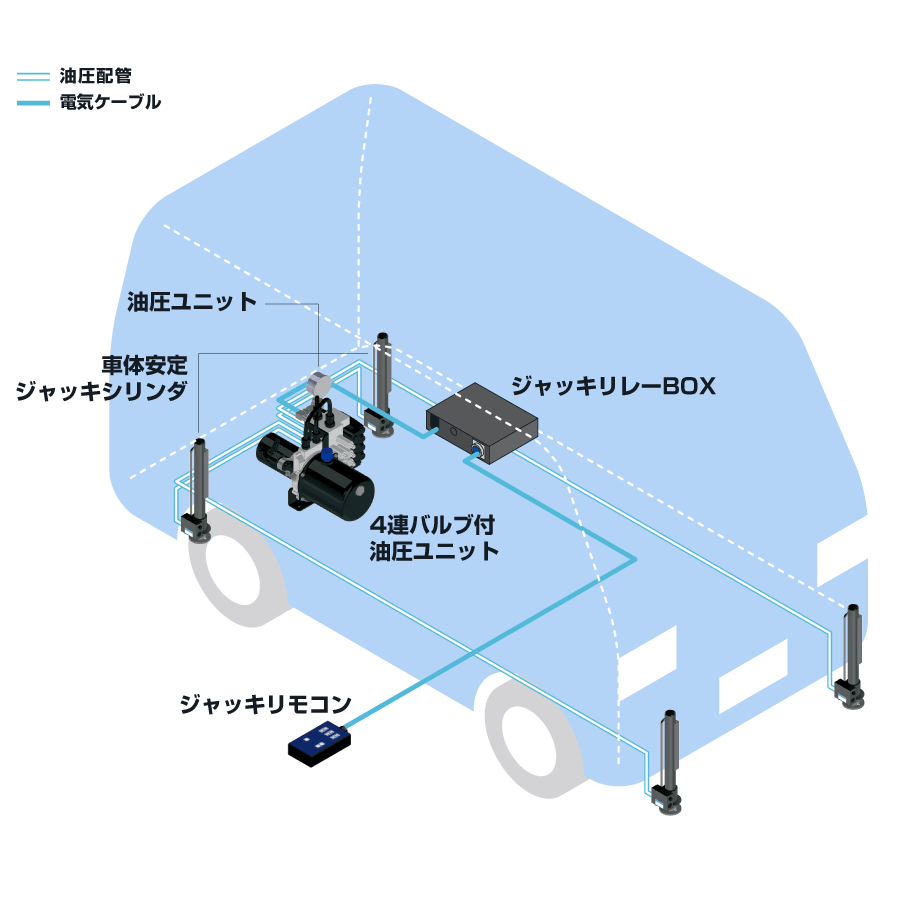

システム構成図

※本システム構成は一例です。

ジャッキ制御BOX

ジャッキ制御BOX

ジャッキシリンダを制御するための制御盤。リモコンや操作パネル油圧ユニットを接続して使用します。

油圧ユニット

油圧ユニット

ジャッキシリンダの駆動源。タンク一体型で省スペースです。2本ジャッキ、4本ジャッキ運用、小型~大型用のタンクと多種取り揃えており、用途に合ったユニット選択が可能です。

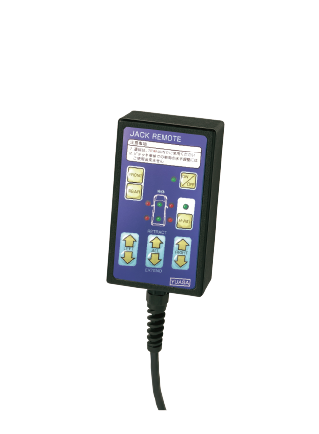

ジャッキリモコン

ジャッキリモコン

ジャッキ操作用 電源ON/OFF動作、一括伸長、収納、ジャッキ1本ずつの伸長、収納可能です。リモコン、操作パネルから選択可能。さまざまな用途に合わせて多種取り揃えております。※リモコン、操作パネル仕様は一覧表をご覧ください。

ジャッキ操作パネル

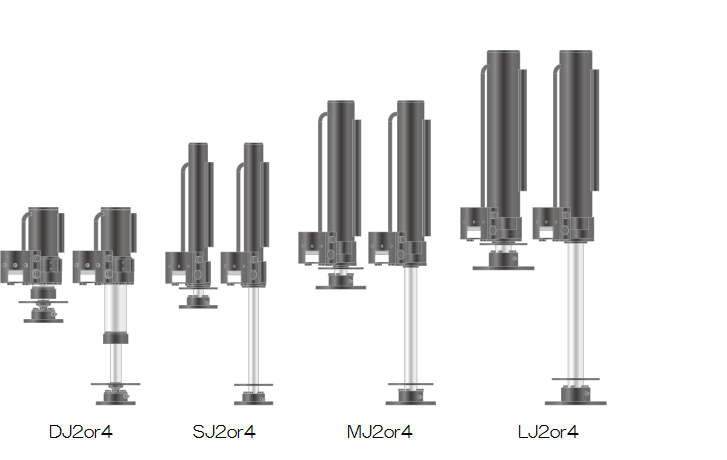

ジャッキシリンダ型式選定基準

ジャッキシリンダ型式選定基準

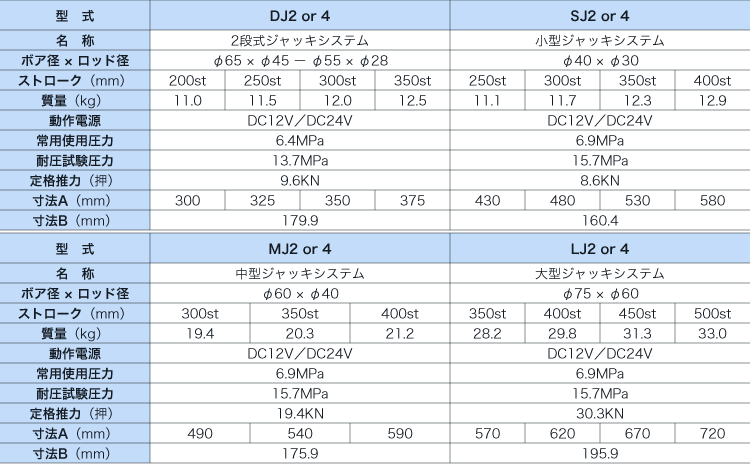

仕様

型式一覧

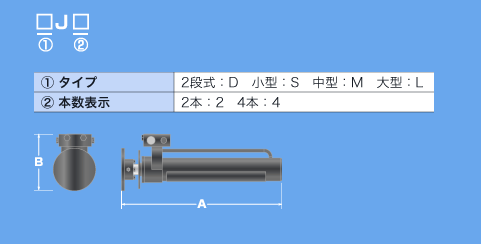

形状

形状図

カタログダウンロード
