電波測定用伸縮ポールシステム

電波測定機器を安定運用でき
正確な位置制御が可能です。

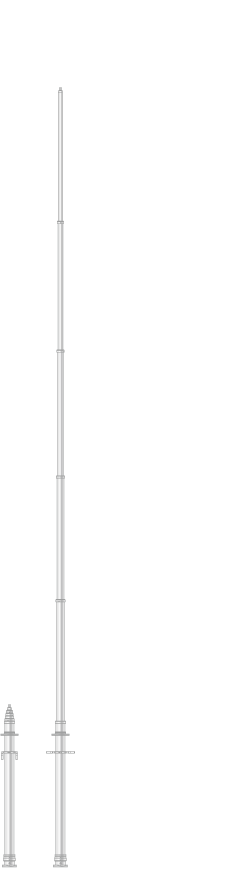

最伸長9.2m（車載時10m）の高さで、製品重量はわずか35kg。

Y3509H

電波測定機器を安定運用でき、正確な位置制御が可能です。
高強度のポールは風の影響を受けにくく、電波測定機器を安定して運用できます。
昇降リモコンにより、高さ表示を誤差10cm以内でデジタル表示し、正確に位置制御できます。

静粛性が高いので、夜間での使用にも適しています。
油圧駆動によるポール伸縮動作は静粛性が高く、夜間の使用にも適しています。
静止時は無音となり、電気も使いませんので省電力です。

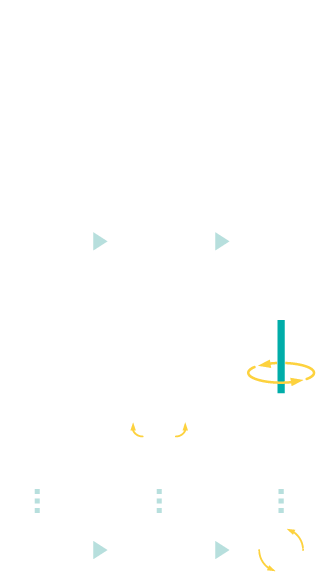

細い外径とインナーロッド方式で軽量化と省スペース性を実現しています。
高強度による細い外径とインナーロッド方式により油量を極限まで少なくしています。
ポール自体の軽量化はもちろん、システム全体の軽量化と省スペース性を実現しています。

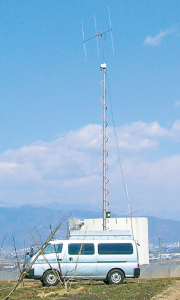

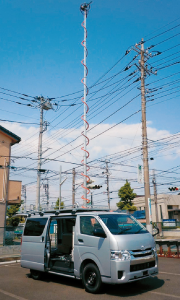

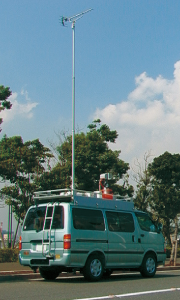

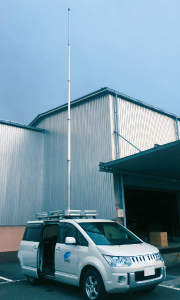

使用事例

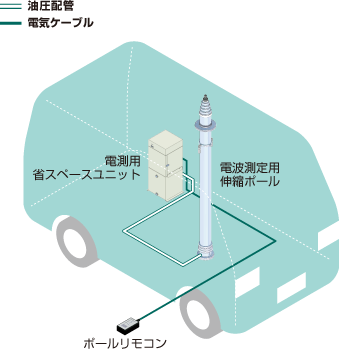

- 電測用省スペースユニット
  ポール、ジャッキシリンダの制御盤と油圧機器を一体化したパワーユニット。据付工事はポールとの油圧配管と電気配線のみです。ジャッキシリンダ使用時はバルブの追加が必要です。
- ポールリモコン
  ポールの昇降、任意位置での停止をするためのリモコンです。高さをデジタル表示します。
- 車体安定ジャッキシリンダ
  DJ2or4／SJ2or4
  車両の揺れを防ぎ安定させるための油圧駆動のジャッキシリンダ。車種に合わせてサイズとストロークを選択できます。車体の後方2本取付または前後4本取付の仕様があります。
  （詳細は車体安定ジャッキシステムを参照ください）
- 3連バルブ（2本用）
  車体安定ジャッキシリンダを駆動させる3連バルブ。4本用は5連バルブとなります。
- ジャッキリモコン
  ジャッキ操作用のリモコン。ON/OFF操作の他、左/右単独での伸長・収納、全体の伸長・収納ができます。4本使用時は前後ジャッキの切換ができます。

※システム構成図内の図は、本商品と一致しない場合があります
※リモコンには電源スイッチ追加等、各種オプションを取り揃えております。
※リモコンケーブルの中継の有無等、記載以外にオプション対応品があります。
※供給電源は、DC12V、DC24Vからの選択になります。

※仕様・性能は予告なく変更することがありますのでご了承ください。

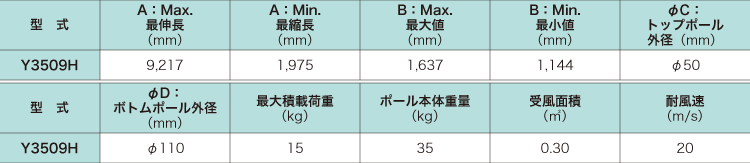

※ポール本体は乾燥重量となります。
※受風面積：上部に乗っている搭載物の風を受ける面積。
※耐風速：上記表の風速（ｍ/ｓ）以上で使用しないようにして下さい。
