LED照明ポールシステム

LED投光器システム

伸縮ポールシステムと
飛躍的に発展するLEDとの融合

LED照明ポールシステム

油圧駆動、高強度のポールによるLED照明システム。

LED照明 YL52/YL72/YL242/YL244
伸縮ポール YT2103KM/YT2204KM/YT2305EM/YT2508EM



LEDの使用により、省電力、省スペースを実現しました。
LEDを使用することにより従来のランプに比べ消費電力を大幅に抑えることができるのと同時に高輝度照射も実現しています。また、高輝度HIDランプに比べても安定器等の機器が不要で省スペースです。

油圧駆動の高強度ポールにより安定した昇降が可能です。
高強度のポールは耐振動性、耐風速性に優れ、油圧駆動方式により大型投光器を搭載した場合でも安定した昇降が可能です。ポールを含むシステム全体が軽量、コンパクトで狭い場所にも設置が可能です。

防水・防塵性能、耐振動性に優れたLEDを使用しています。
防水・防塵性能は最高等級であるIP68に適合し、車両での使用における耐振動性にも優れています。

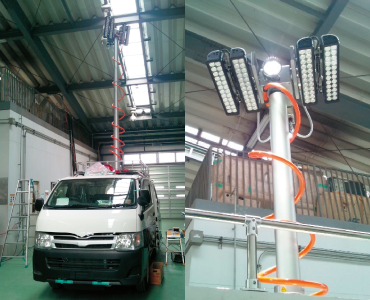

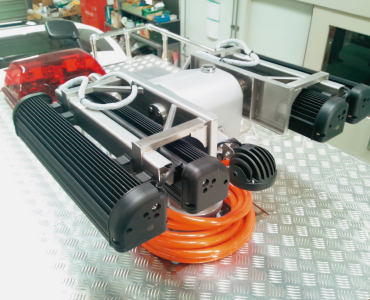

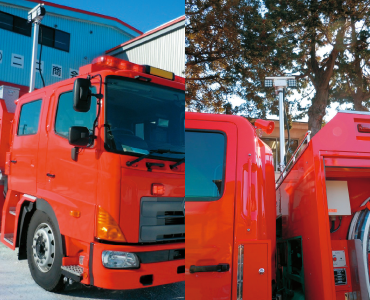

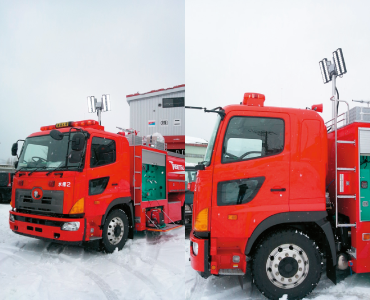

使用事例

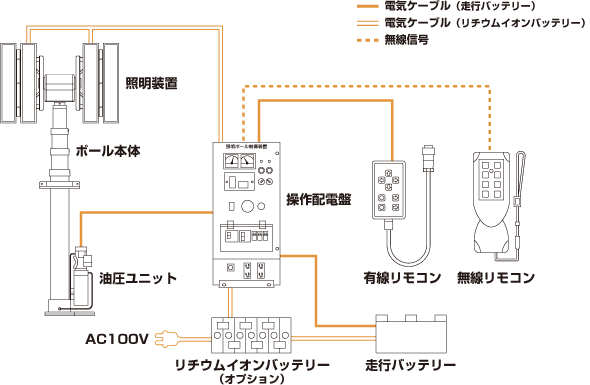

システム構成

    • 油圧ユニット
      ポールを昇降させる油圧ユニット。油量の少ないインナーロッド方式ですので、コンパクトで場所をとりません。
    • 簡易型省スペースユニット
      ポールを昇降させる油圧機器用のタンク一体型パワーユニット。油量の多い5m以上の伸縮ポールでもコンパクト化により省スペースを実現しました。
    • 有線リモコン
      ポールの昇降・旋回俯仰装置の回転、LED照明の点灯/消灯を操作するためのリモコンです。
    • 無線リモコン
      ポールの昇降・旋回俯仰装置の回転、LED照明の点灯/消灯を操作するためのリモコンです。遠隔からケーブルレスで操作可能です。
    • 操作配電盤
      ポール、旋回俯仰装置、LED照明を制御するためのコントロールボックス。有線リモコン、無線リモコンに対応しています。
    • リチウムイオンバッテリー(オプション)
      LED照明への電力供給用としての電源です。

※システム構成図内の図は、本商品と一致しない場合があります
※リモコンには電源スイッチ追加等、各種オプションを取り揃えております。
※リモコンケーブルの中継の有無等、記載以外にオプション対応品があります。
※供給電源は、DC12V、DC24Vからの選択になります。

仕様

  • LED照明 型式制定基準

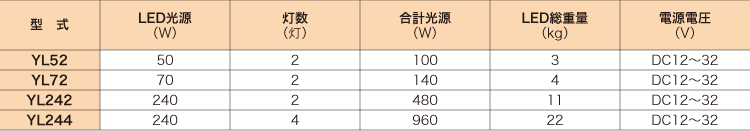

  • LLED照明 仕様

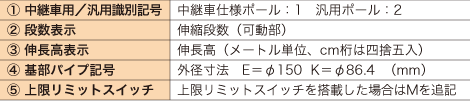

  • 伸縮ポール 型式制定基準
  • 伸縮ポール 仕様

※仕様・性能は予告なく変更することがありますのでご了承ください。
※ポール本体は乾燥重量となります。
※耐風速:上記表の風速(m/s)以上で使用しないようにして下さい。
※最大積載荷重はカールチューブ・旋回台を含めます。
