NH／NKマストシリーズ[空圧]

軽量で耐久性があり、どこにでも設置が可能。

軽量で耐久性があり、重量物も搭載可能。
アルミ製で軽量なので1人で持ち運び、操作が可能です。また十分な耐久性もありますのでマスト頭部に重量物を搭載することもできます。

簡単に上昇、狭いスペースに設置できます。
フットポンプの使用により簡単にマストを上昇でき、4脚スタンドまたはタイヤ踏付けスタンドで据付できますので狭いスペースでの設置が可能です。

伝送にも対応し、車両への架装も可能です。
俯仰ローテータにFPUアンテナを装着することにより伝送にも対応し、車両取付フランジの据付により車両への架装も可能です。

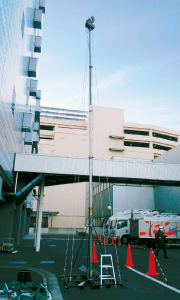

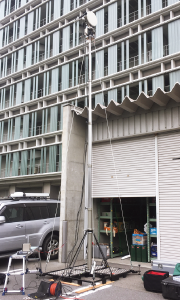

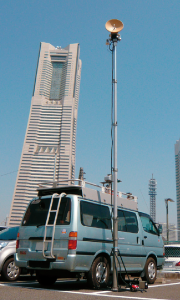

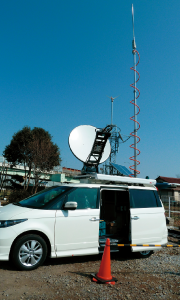

使用事例

•
•
•
•

システム構成

• • 4分割スタンド使用
  •
• • タイヤ踏付けスタンド使用
  •

• •
  • 4分割スタンド
    可搬型として運用する際に使用するスタンド。四方にジャッキを搭載しており、角度調整が可能。支線キットを必ず併用下さい。※NH-5、NH-7はTPMマスト用の4脚スタンドでも使用可能です。
• •
  • 支線キット
    マスト伸張時の転倒を防ぐために支線を3方向に張ります。支線＋ターンバックル＋杭のセット。
• •
  • フットポンプ
    空圧マストにエア供給し、マストの上昇を行うポンプ。
• •
  • タイヤ踏付けスタンド
    車両のタイヤで踏み込みマストを固定するスタンド。
• •
  • 小型パンチルト（オプション）
    ポール頂部に取り付けカメラ・アンテナなど22.5kgの積載物を旋回・俯仰可能な電動パンチルト（雲台）です。
• •
  • 車両取付フランジキット（オプション）
    マストを車両内に架装するためのキット。マスト水平方向の回転も可能な仕様です。
• •
  • サイド取付フランジキット（オプション）
    コンテナや車両の外部に横付けするためのキット。
• •
  • 回転ハンドル（オプション）
    マストを水平方向に回転する為に用いる補助器具。
• •
  • ケーブルガイド（オプション）
    マスト各段に搭載し、ケーブルをマストに沿ってマスト頭部搭載物にアクセスするために用います。

• •
  • 収納袋（オプション）
    マストやスタンドを収納する帆布製の袋を用意しています。

仕様

•
•

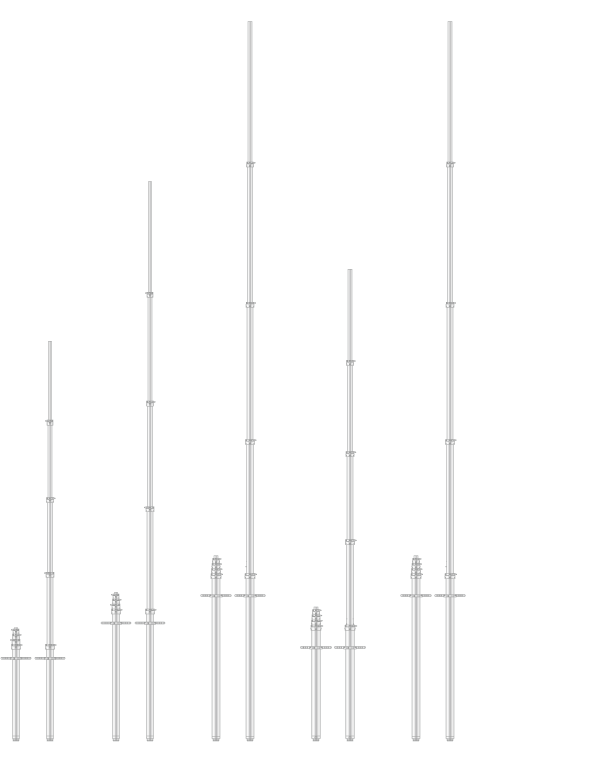

型式	最伸長(mm)	最縮長(mm)	先端径(mm)	ボトム径(mm)	マスト本体重量 (kg)	最大積載荷重 (kg)	稼働段数(段)
NH-5	4,963	1,391	φ38.1	φ88.9	15	18	4
NH-7	6,996	1,842	φ38.1	φ88.9	19	15	4
NH-9	8,991	2,248	φ38.1	φ88.9	23	13	4
NK-6	5,812	1,620	φ50.8	φ102.5	21	27	4
NK-9	8,978	2,282	φ50.8	φ102.5	26	22	4
