小型パンチルト ユアサ工機株式会社 YUASA Co.,Ltd

コンパクトな設計で最大22.5kgのカメラ、投光器、アンテナなどを搭載し旋回・俯仰可能な、外部リモコンによる遠隔操作も可能の小型旋回台です。

小型パンチルトシステム

小型パンチルトシステム

簡単な操作で車両を安定させることができ、車種や用途に合わせて最適なジャッ
キを選択できます。操作リモコンも多種あり、用途に合った仕様を選択できます。

用途 定点カメラ、電波測定用アンテナ、基地局アンテナ、ソーラーパネル

小型パンチルトシステム

小型パンチルトシステム

  • YUASA小型旋回台システムは大きく分類して、『小型旋回台』『制御盤』『操作リモコン』3つの機構で構成されています。電気で作動するため高い信頼性と安定度が得られます。

特長

  • 22.5㎏の積載物を旋回、俯仰可能な電動パンチルト(雲台)です。
  • パンチルト本体、制御ボックス、リモコンのセットで電源接続で運用可能なシステムです。
  • 油圧式伸縮ポールやSTORMマストにも搭載可能です。

仕様

旋回軸俯仰軸単位(備考)
操作電圧DC12V~24V
定格消費電力33VA
回転トルク23.5N.m
搭載荷重約20kg(旋回台ノミ無負荷時)
回転角度±185°±90°
回転速度最大12°/S最大9°/S(旋回台ノミ無負荷時)
質量約11kgkg
外観塗装(銀色)

ユアサのミクロン品質をみなさまに。お気軽にお問い合わせください。

システム構成

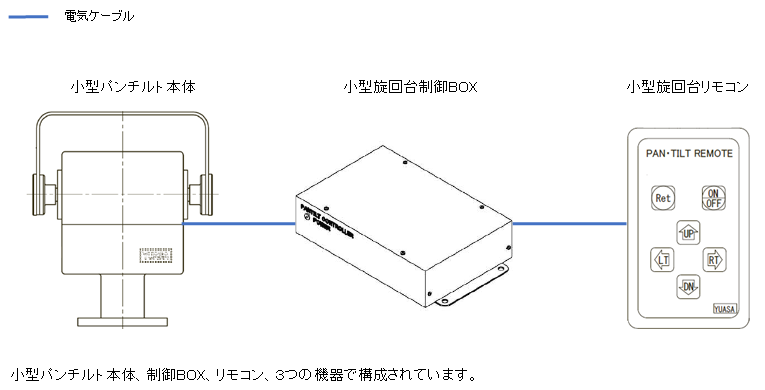

システム構成図

小型パンチルト本体

小型パンチルト本体

専用に開発された車載重視のコンパクトな小型パンチルトシステムです。旋回回転角度±185°、旋回俯仰角度±90°の操作が可能です。

小型旋回台制御BOX

小型旋回台制御BOX

小型旋回台を制御するための制御盤。リモコンや電源、パンチルト本体を接続して使用します。

小型旋回台リモコン

小型旋回台リモコン

旋回台操作用電源ON/OFF動作で旋回および俯仰するためのコンパクトリモコンです。押下中のみ動作し押下を止めるとその場で停止します。
